Elektroinstallation im Technikraum eines Wohnobjekts: Haupt- und Unterverteilungen, PV-Wechselrichter- und Batterieanbindung, dreiphasiges Notstrom-Backup, DALI-Lichtsteuerung und Anschluss der Wallbox-Ladesäule
Für ein Wohnobjekt in Trebitz bei Bad Belzig haben wir den Technikraum als zentralen Knotenpunkt aufgebaut — mit klaren Haupt- und Unterverteilungen, PV-Wechselrichter- und Batterieanbindung, Notstromumschaltung, DALI-Lichtsteuerung und dem Anschluss der Wallbox-Ladesäule.
Für ein Wohnobjekt in Trebitz bei Bad Belzig sollten Photovoltaik, dreiphasiger Batteriespeicher, Notstromumschaltung, DALI-gesteuerte Innen- und Außenbeleuchtung sowie eine Wallbox mit Anschlusssäule für mehrere Stellplätze in einem gemeinsamen Technikraum zusammenlaufen — mit klaren Verteilungen, sauberen Leitungswegen und wartungsfreundlichen Zugängen.
Wir haben Haupt- und Unterverteilungen mit Reihenklemmen und Schutzschaltern aufgebaut, den 60,83-kWp-PV-Anschluss mit dreiphasigem SMA-Wechselrichter integriert, den Batteriespeicher über die Active Power Unit angebunden und die enwitec-Umschalteinrichtung mit NA-Schutzrelais für den Notstromfall eingebunden. Wallbox eM4 Twin, Anschlusssäule und DALI-Lichtsteuerung wurden auf dieselben Verteilungen geführt.
PV-Anlage, Speicher, Notstromumschaltung, Licht- und Ladeinfrastruktur arbeiten aus einer gemeinsamen Verteilungslandschaft heraus. Kabeltrassen trennen Kraft, Steuerung und Daten. Wartung und spätere Erweiterungen — etwa zusätzliche Ladepunkte — lassen sich ohne aufwendiges Umverdrahten umsetzen.
Ort
Trebitz
bei Bad Belzig, Brandenburg
Bereich
Elektrotechnik – Technikraum & Verteilungen
Projektart
Wohnobjekt — Elektroinstallation im Technikraum
Ausführung
NiETec GmbH

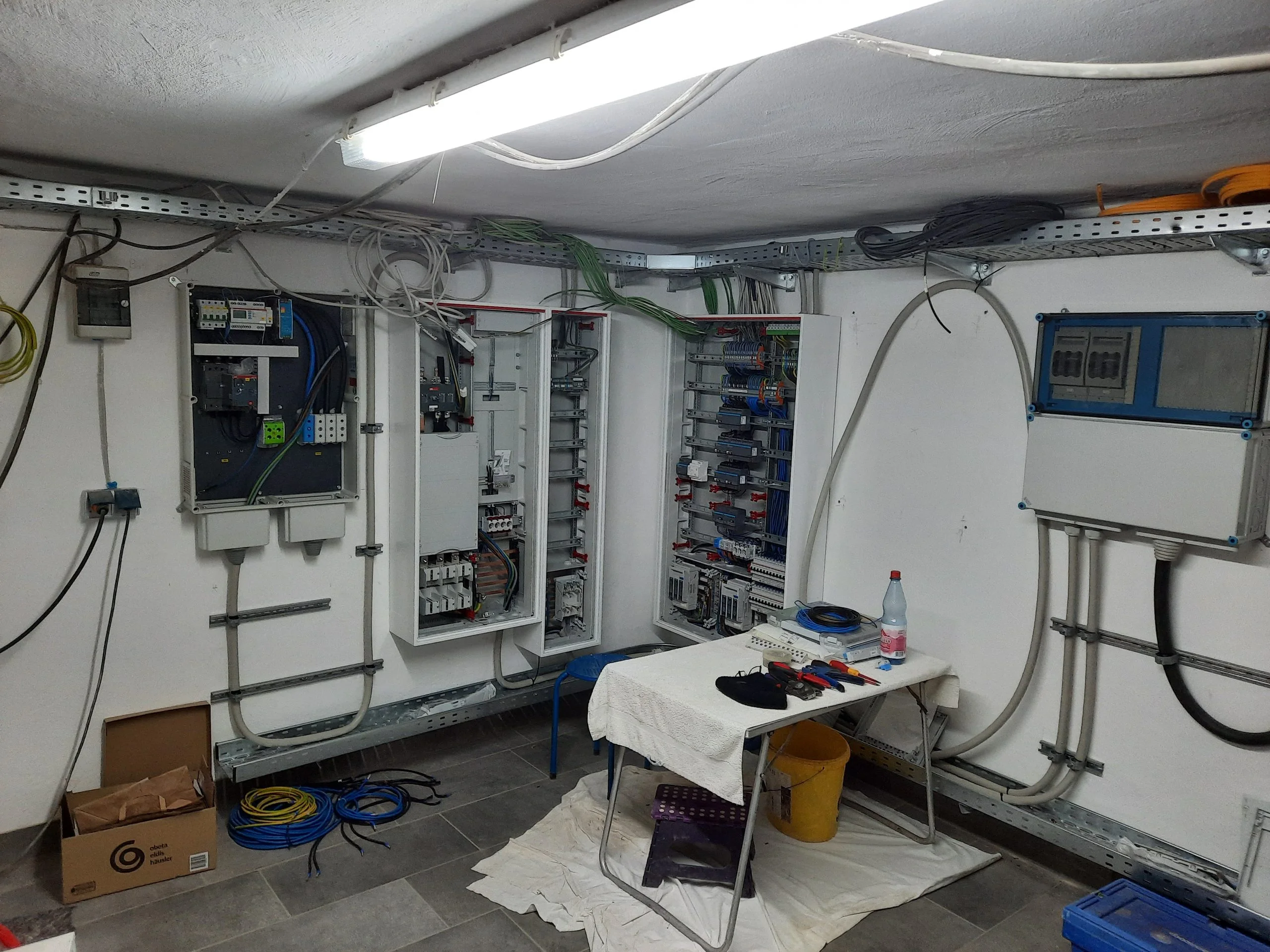

Der Technikraum bündelt alles, was ein modernes Energiesystem braucht: links der Anschluss der Photovoltaikanlage mit Wechselrichter, in der Mitte die geöffneten Verteilungen mit Reihenklemmen und Schutzschaltern, rechts der PV-Anschlusskasten und die Vorbereitung für weitere Kreise. Über allem der verzinkte Kabeltrassen-Ring, der Kraft, Steuerung und Daten sauber trennt.
Technikraum · Verteilungen
Zentrale Technikeinheit während der Endmontage
Zwei parallel gesetzte Verteilungen mit Reihenklemmen und Schutzschaltern, PV-Wechselrichter mit Anzeige, blauer DC-Anschlusskasten und verzinkte Kabelpritschen als sichtbares Rückgrat des Raums.
Foto: eigene Aufnahme aus dem Projekt in Trebitz bei Bad Belzig — Technikraum mit Haupt- und Unterverteilungen, PV-Wechselrichter, DC-Anschlusskasten und Kabeltrassen.
Zusätzliche Aufnahmen aus dem Technikraum und dem Wohnobjekt zeigen, wie die einzelnen Bausteine ineinandergreifen — von den Batteriewechselrichtern und dem Speicherschrank bis zu den geöffneten Verteilungen und der Bedienstelle für die DALI-Lichtsteuerung.

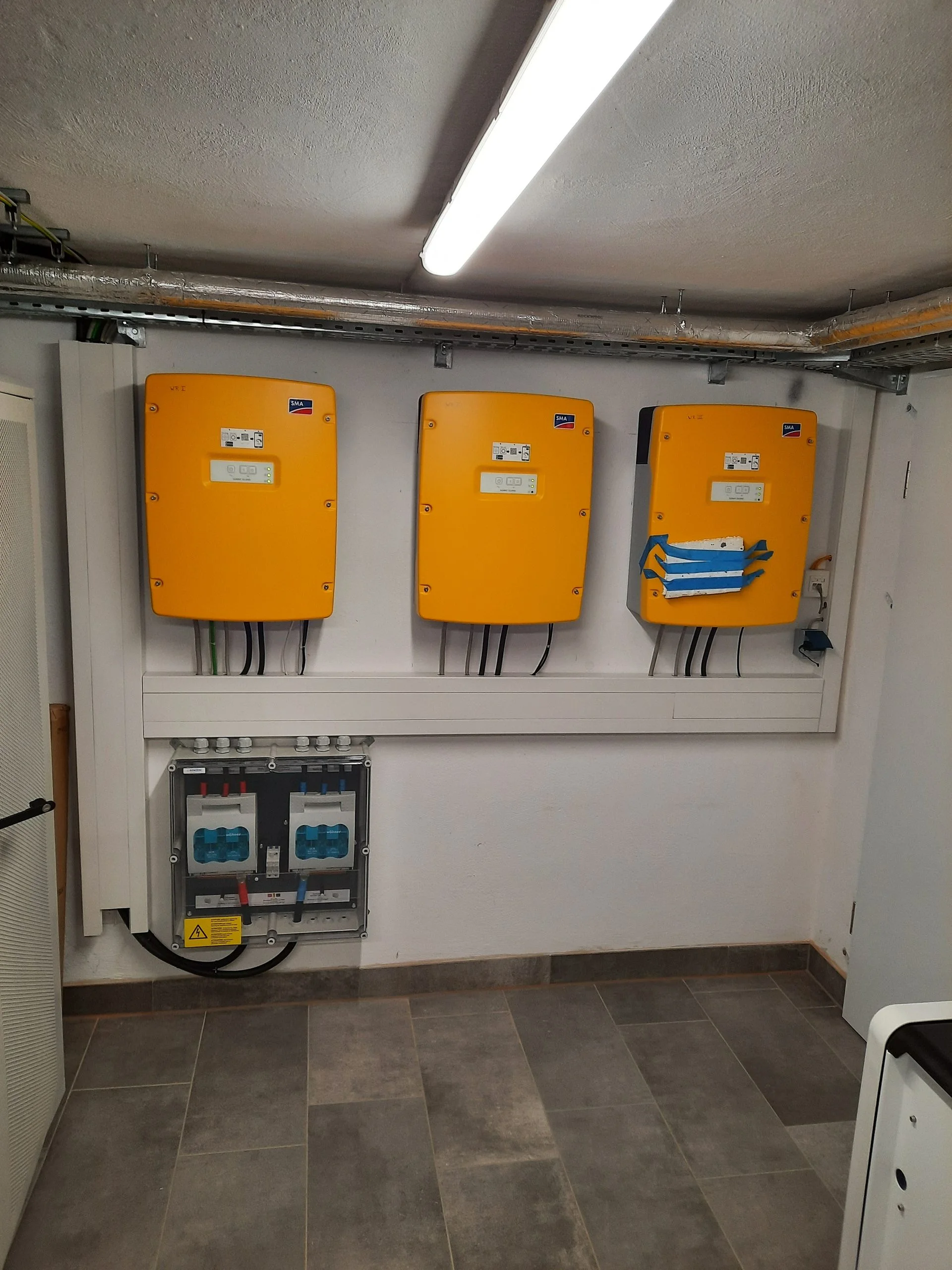

Foto 01 Drei nebeneinander gesetzte Batteriewechselrichter, darunter der DC-Anschlusskasten mit Trennern und Sicherungen für die Photovoltaik-Stränge.

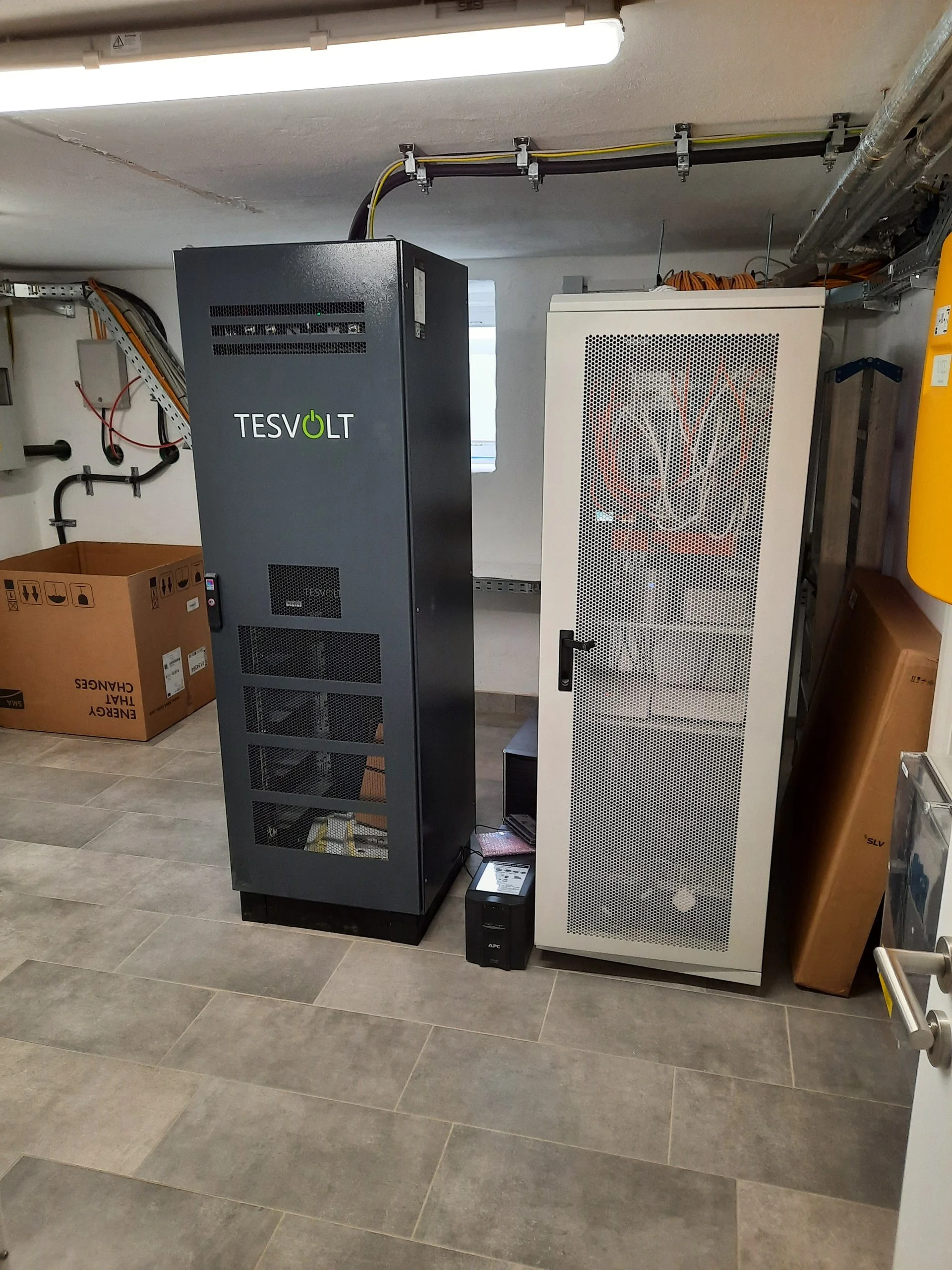

Foto 02 Dunkler Batterieschrank für den dreiphasigen Speicher, daneben ein belüfteter 19-Zoll-Serverschrank für Netzwerk- und Steuerungstechnik.

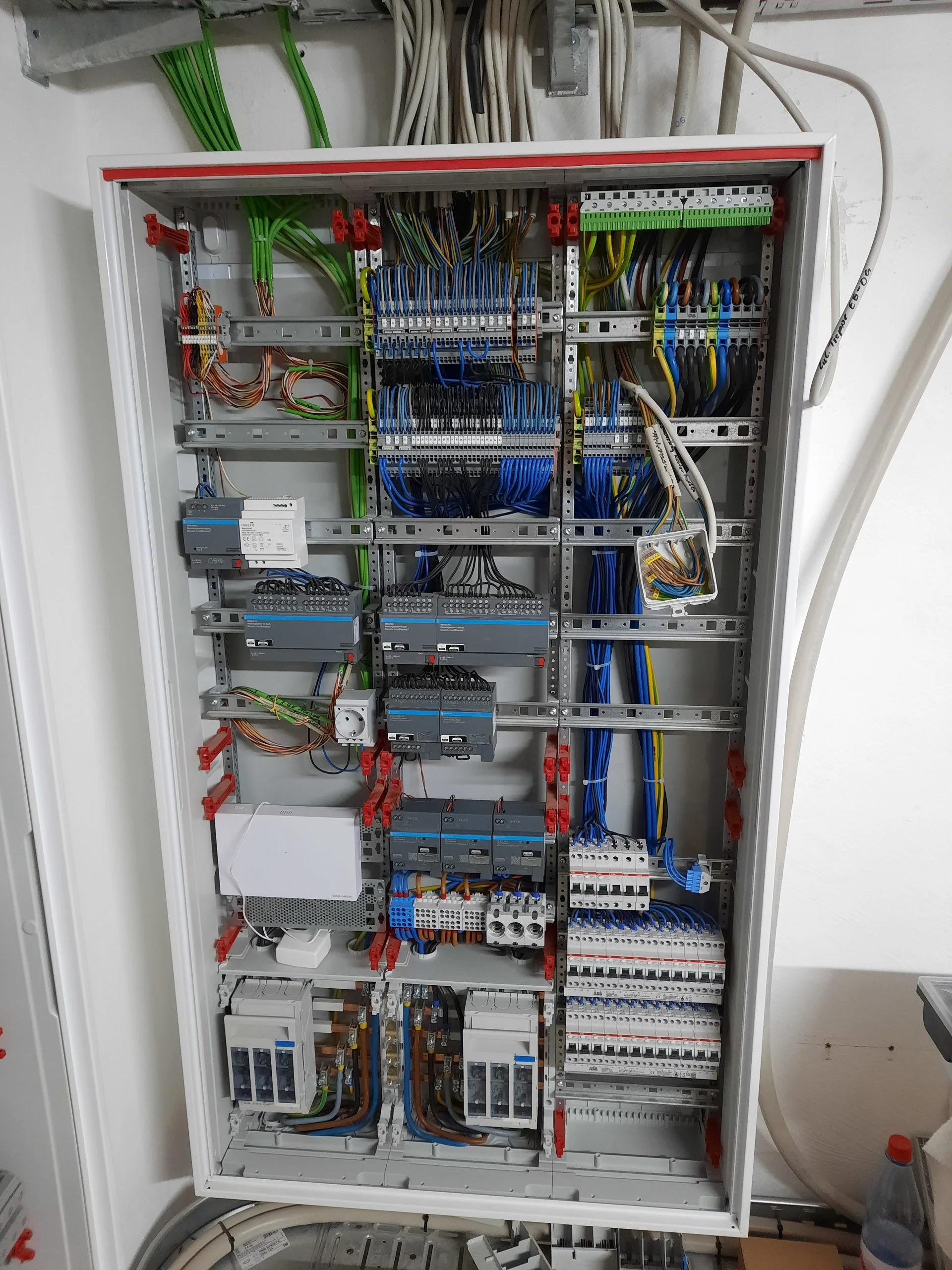

Foto 03 Sauber gekämmte Adern, Reihenklemmen und Leitungsschutzschalter über mehrere Hutschienen — links Bus-Koppler und rechts die Kraftabgänge.

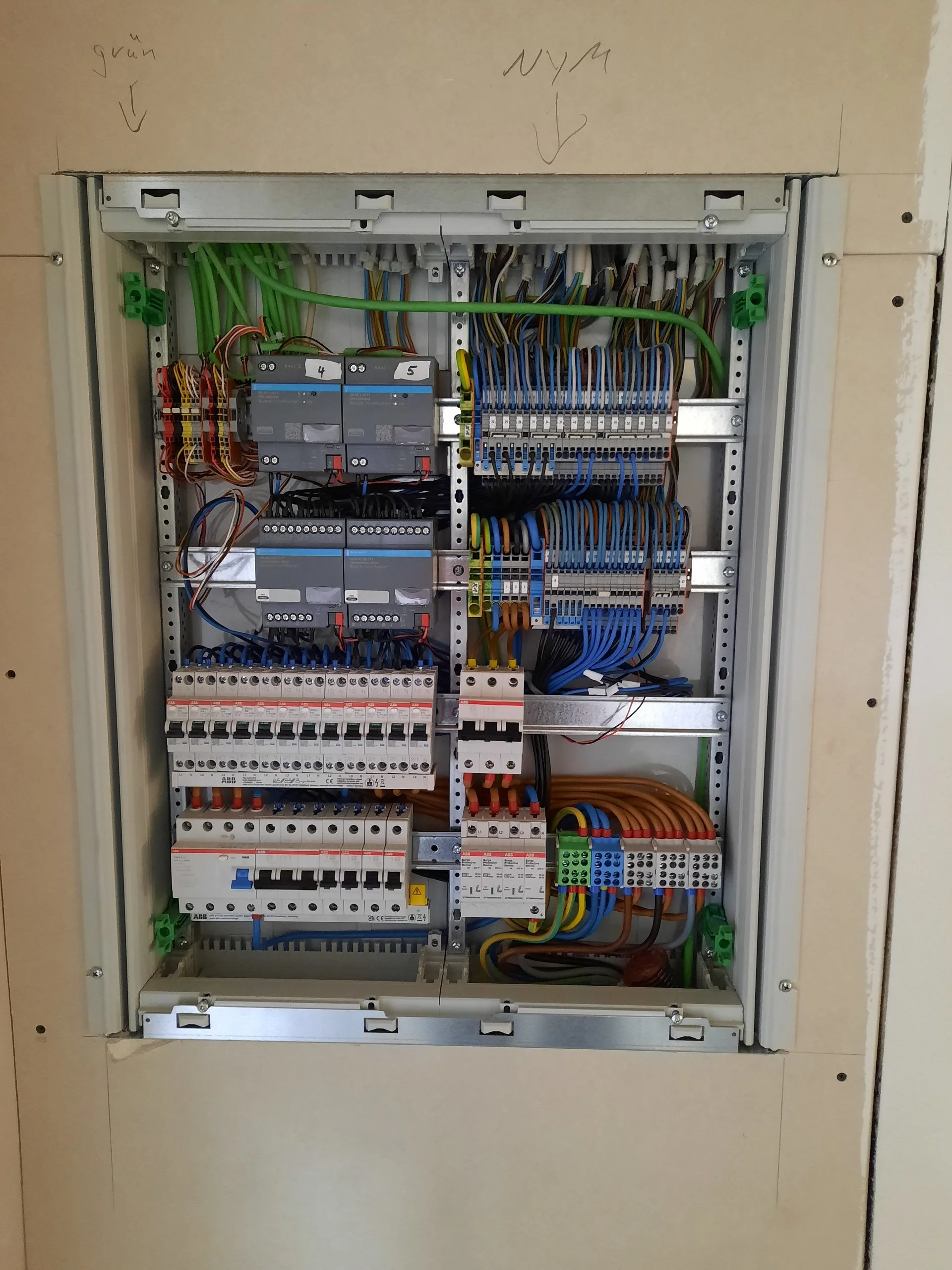

Foto 04 Detailansicht mit KNX-/Free@Home-Gateways, Fehlerstrom- und Leitungsschutzschaltern sowie Überspannungsableitern für die einzelnen Stromkreise.

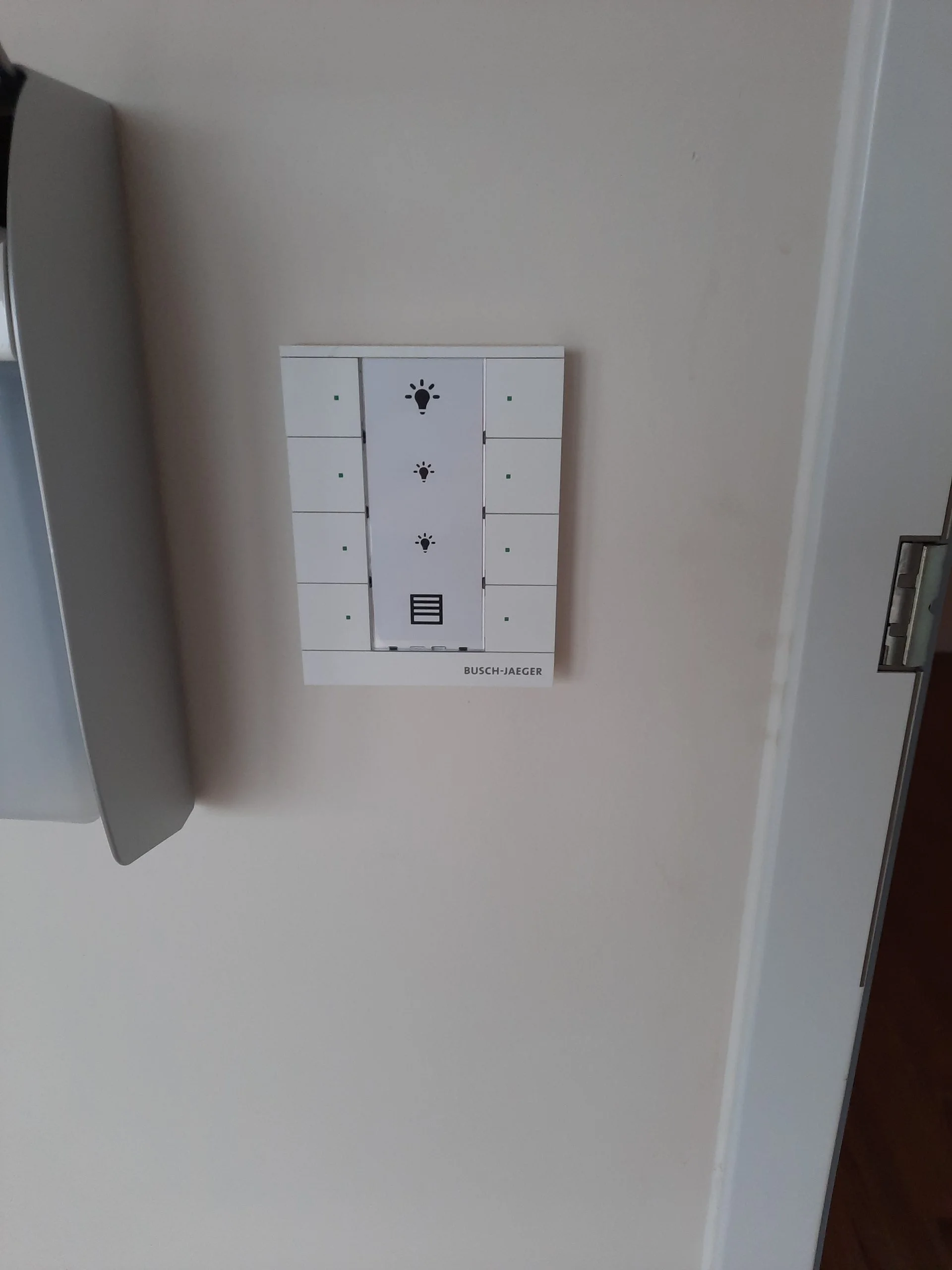

Foto 05 Wandtaster mit Symbolen für drei Lichtszenen und Beschattung — Teil der DALI-Lichtsteuerung, die über das Free@Home-Gateway an das Bussystem angebunden ist.
Fotos: eigene Aufnahmen aus dem Projekt in Trebitz bei Bad Belzig.
Ein Technikraum entsteht aus vielen sauber aufeinander abgestimmten Schritten. Von der Zuleitung bis zur Steuerung — hier ein Überblick, was in diesem Projekt zusammengeführt wurde.
Zwei nebeneinander gesetzte Verteilungen mit Reihenklemmen, Leitungsschutz- und Fehlerstromschutzschaltern sowie sauber gekämmten Adern — klar strukturiert nach Kraft, Licht, Steuerung und Bus.
Anbindung der 60,83-kWp-Photovoltaikanlage über einen dreiphasigen SMA-Wechselrichter mit AFCI, DC-Anschlusskasten mit Überspannungsschutz und getrennter Zuleitung an die Hauptverteilung.
Dreiphasiger Batteriespeicher mit Active Power Unit, Batterieschrank für mehrere Module und Sunny-Island-Batteriewechselrichtern — inklusive Kabelverbindungen, Kabelschuhen und Modulverbindern.
enwitec-Umschalteinrichtung für die Sunny-Island-Batteriewechselrichter und den zentralen Wechselrichter, ausgelegt nach VDE-AR-N 4105:2018-11 mit NA-Schutzrelais und großzügigem Anschlusswert.
Verlegen von PVC-Mantelleitungen NAYY-J 5×35 mm² und NYY-J 5×6 mm² auf vorhandenen Pritschen und Wannen sowie CAT-7-Duplex-Datenleitungen für die Anbindung von Steuerung, Wallbox und Anschlusssäule.
Anschluss einer ABL Wallbox eM4 Twin (22 kW) mit passender Stele sowie einer Anschlusssäule zur Erweiterung der Lademöglichkeiten auf bis zu vier Stellplätze — inklusive Fundament und Zuleitung.
Innen- und Außenbeleuchtung über ein DALI-Gateway an das Busch-Jaeger Free@Home-Bussystem angebunden — Deckenaufbau- und Einbauleuchten mit Touch- und Phasenabschnittsteuerung, Außenleuchten mit Bewegungsmelder.
Sichtbarer Kabeltrassen-Ring an der Decke trennt Kraft, Steuerung und Daten. Nach Isolations- und Schleifenwiderstandsmessung übergaben wir Bestandsunterlagen und Prüfprotokolle für Betrieb und spätere Wartung.
Vier Etappen, die diesen Technikraum geprägt haben — von der Aufteilung der Verteilungen bis zur Inbetriebnahme von Wallbox und Lichtsteuerung.
Phase 01
Gemeinsam mit der Bauherrschaft haben wir die zentralen Funktionen (PV, Speicher, Notstrom, Licht, Ladeinfrastruktur) im Technikraum verortet und die Aufteilung der Haupt- und Unterverteilungen abgestimmt.
Phase 02
Verzinkte Kabelpritschen unter der Decke, getrennte Wege für Kraft (NAYY-J, NYY-J), Steuerung und Daten (CAT-7). Rohre, Dosen und Anschlüsse für Wechselrichter, Batterie und Ladesäule wurden vorbereitet.
Phase 03
Aufbau der Verteilungen mit Reihenklemmen und Schutzschaltern, Anschluss des SMA-Wechselrichters und des dreiphasigen Batteriespeichers, Einbindung der enwitec-Notstromumschaltung mit NA-Schutzrelais.
Phase 04
Anschluss der Wallbox eM4 Twin und der Anschlusssäule für vier Stellplätze, Inbetriebnahme der DALI-Lichtsteuerung über Free@Home. Abschließend Messungen, Anmeldung und Dokumentation zur Übergabe.
Ein Technikraum, in dem PV, Speicher, Notstrom und Ladeinfrastruktur gemeinsam funktionieren.
Verteilungen, Kabeltrassen, Wechselrichter, Batteriespeicher, Notstromumschaltung, Wallbox und DALI-Lichtsteuerung — bei NiETec entstehen sie gemeinsam. Mit Prüfprotokollen und Bestandsunterlagen für Betrieb und spätere Wartung.
Wir übernehmen die komplette Elektrotechnik für Ihren Technikraum — von Haupt- und Unterverteilungen über PV-, Speicher- und Notstromanschluss bis zu Wallbox und DALI-Lichtsteuerung. Ein Team, ein Ansprechpartner, ein Projekt.
