SolarEdge PV-Anlage 23,75 kWp mit 18,6 kWh Hochvolt-Speicher, dreiphasigem Notstrom-Backup, 22 kW-Wallbox und Warmwasser-Heizstab
In Buchholz bei Beelitz haben wir eine großzügig dimensionierte SolarEdge-Anlage mit 50 Full-Black-Modulen, dreiphasigem Hybrid-Wechselrichter, Hochvoltspeicher, Notstrom-Backup, Wallbox und Warmwasser-Heizstab realisiert — ein System für Haushalt, E-Fahrzeug, Warmwasser und Blackout-Sicherheit.
Photovoltaik, Speicher, Notstrom, E-Mobilität & Warmwasser
Buchholz bei Beelitz · 23,75 kWp
Der Haushalt in Buchholz bei Beelitz wollte den eigenen Strombedarf möglichst weitgehend selbst decken, ein Elektrofahrzeug am Standort laden und für einen Netzausfall abgesichert sein. Sonnenüberschuss sollte zusätzlich in die Warmwasserbereitung fließen — statt einfach ins Netz eingespeist zu werden.
50 SolarFabrik S4 Full-Black-Module mit je einem Power Optimizer, dreiphasiger Nexis Hybrid-Wechselrichter, 18,6 kWh LFP-Hochvoltspeicher aus vier Battery Blocks, dreiphasiges Home Backup Interface, 22 kW-Wallbox mit Phasenumschaltung und 3-kW-Heizstab für Warmwasser aus PV-Überschuss.
Grundverbrauch, Wallbox und Warmwasser laufen zum großen Teil aus eigenem Sonnenstrom. Überschüsse gehen in den 18,6 kWh-Speicher oder ins E-Fahrzeug. Bei einem Netzausfall trägt das Backup-Interface die ausgewählten Verbraucher weiter — transparent in der SolarEdge Monitoring App.
Ort
Buchholz bei Beelitz
Brandenburg
Anlage
23,75 kWp · 50 Module
Speicher
18,6 kWh LFP · Hochvolt
Projektart
SolarEdge PV-Neuinstallation mit Hochvoltspeicher, Backup-Interface, Wallbox und Warmwasser-Heizstab

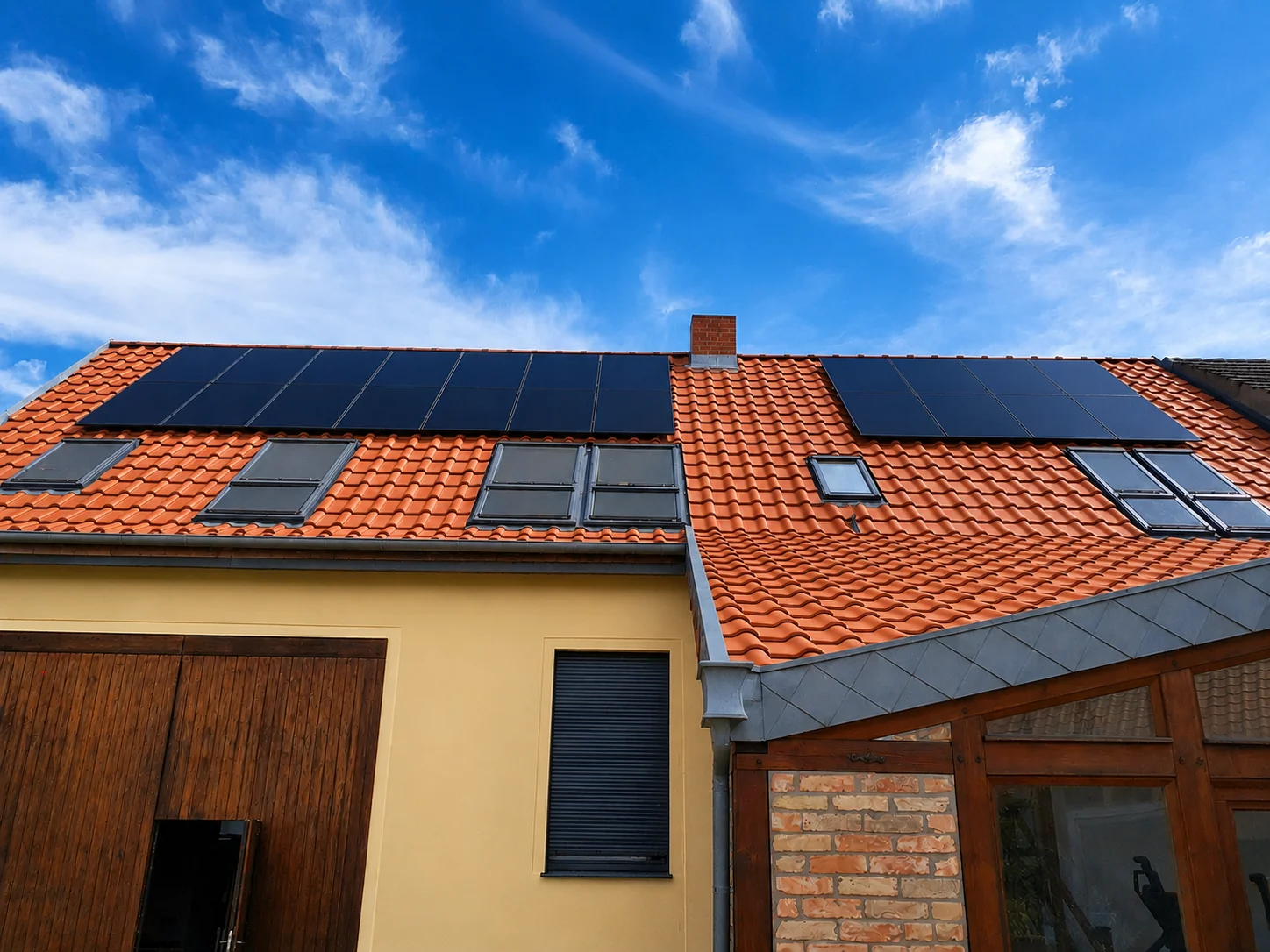

Das Foto zeigt die fertige Anlage nach der Übergabe — dachparallele Full-Black-Belegung auf beiden Dachhälften eines Wohnhauses in Buchholz bei Beelitz.
Nach der Übergabe Fertige Anlage — zwei Dachflächen, ein System
Dachparallele Belegung beider Dachhälften mit Full-Black-Modulen. Die schwarzen Rahmen und Rückseiten fügen sich ruhig in das rote Ziegeldach ein, jedes Modul wird über einen Leistungsoptimierer einzeln geregelt.
Foto: eigene Aufnahme nach Fertigstellung des Projekts in Buchholz bei Beelitz.
Module, Optimierer, Wechselrichter und Speicher sprechen dieselbe Sprache — ergänzt um Überspannungsschutz, Backup, Wallbox und Heizstab. Alles aus einer Hand geplant, montiert und angemeldet.
N-Type bifaziale monokristalline Halbzellen in Back-Contact-Technologie. Transparentes Doppelglasmodul mit schwarzem Print, schwarze Rahmen. Hagelschutzklasse 4, Feuerschutzklasse A, 30 Jahre Produkt- und lineare Leistungsgarantie laut Hersteller.
Ein Leistungsoptimierer pro Modul für einen Wirkungsgrad bis 99,5 %. Minimiert Verluste durch Modul-Mismatching und Teilverschattung, überwacht die DC-Steckverbindungen und ermöglicht Safe-DC. Modulgenaue Diagnose bis auf jedes einzelne Modul.
Dreiphasiger Multi-Range Hybrid-Wechselrichter (AC-Nennleistung 8–20 kW) mit Hochvolt-Speicheranbindung und Ersatzstromfunktion. Kommunikation über WLAN, LAN, RS485, CAN und SolarEdge Home Netzwerk. IP65, passive Kühlung, kompatibel mit den Power Optimizern der S-Serie.
Hochvolt-Batteriespeicher mit LFP-Zellchemie. Vier Battery Blocks à 4,65 kWh nutzbar, gesamt 18,6 kWh nutzbare Kapazität. Passive Kühlung, IP65, Simple-Klick-Installation und CAN-Anbindung an den Wechselrichter — spätere Erweiterung möglich.
3-phasige Umschalteinrichtung für den Nexis Hybrid-Wechselrichter. Ausgewählte Verbraucher oder der gesamte Hausanschluss werden bei einem Netzausfall automatisch auf Ersatzstrom umgeschaltet. Inline-Meter bereits integriert, AC-Nennstrom 3× 63 A, IP65.
SOL-SC-2ST-0-DC-2MPPT-1000SE für 2×2 Strings mit integriertem Überspannungsschutz Typ I+II — Schutz für Wechselrichter und Hausinstallation gegen Blitz- und Schaltüberspannungen.
AC-Wallbox mit Typ 2-Ladebuchse für Innen- und Außenbereich. Ladeleistung bis 22 kW, automatische Phasenumschaltung, RFID- und App-Zugriff, MID-konformer Energiezähler nach EN 50470-3 und Anbindung gemäß EnWG § 14a. Bevorzugtes Laden aus PV-Überschuss.
Smartfox-Heizstab mit stufenloser Leistungsregelung bis 3 kW, direkt vom Wechselrichter angesteuert. Wandelt überschüssige PV-Energie effizient in Warmwasser um — auch bei parallelem Betrieb mit dem Batteriespeicher.
Dachparallele Aufdach-Unterkonstruktion aus Aluminium und Edelstahl auf beiden Dachflächen, UV- und ozonbeständiges PV-Kabel (verzinnte Litze, halogenfrei), Wechselstrom-Anschluss ab Wechselrichter inklusive Eigenverbrauchsanschluss.
Sechs Etappen, die dieses Projekt getragen haben — von der Auslegung bis zur Übergabe im Monitoring.
Phase 01
Vor-Ort-Aufmaß der beiden Dachflächen, Auslegung auf 23,75 kWp mit 50 Modulen à 475 W. Verschaltung, Verschattungssituation und Anordnung von Wechselrichter, Speicher, Backup und Wallbox gemeinsam mit dem Haushalt geplant.
Phase 02
Baugerüst gestellt, dachparallele Unterkonstruktion aus Aluminium und Edelstahl auf beiden Dachhälften montiert. Sauber ausgerichtet, statisch tragfähig verklammert, Modulklemmen für die spätere Modulmontage vorbereitet.
Phase 03
Montage der 50 Full-Black-Module mit je einem Power Optimizer, DC-Verkabelung mit UV- und ozonbeständigem PV-Kabel, Phoenix Contact Generatoranschlusskasten mit Überspannungsschutz Typ I+II.
Phase 04
Nexis Hybrid-Wechselrichter im Technikraum, vier Nexis Battery Blocks mit 18,6 kWh nutzbarer Kapazität, dreiphasiges Home Backup Interface für den Netzausfall. Alles per Simple-Klick verbunden, über SetApp in Betrieb genommen.
Phase 05
Wallbox mit 22 kW und automatischer Phasenumschaltung installiert, Solar-Überschussladen konfiguriert. SolarEdge Warmwasserpaket mit 3-kW-Heizstab angebunden und stufenlos vom Wechselrichter geregelt.
Phase 06
Elektrischer Anschluss ab Wechselrichter inklusive Eigenverbrauchsanschluss, Anmeldung beim Energieversorger und im Marktstammdatenregister der Bundesnetzagentur, Messprotokolle und Einweisung ins SolarEdge Monitoring.
Sonnenstrom für Haushalt, E-Fahrzeug und Warmwasser — mit Backup für den Blackout.
Hybrid-Wechselrichter mit Hochvoltspeicher, dreiphasiges Backup, Wallbox mit Solar-Überschussladen und Heizstab für Warmwasser — alle Komponenten sprechen miteinander und werden von uns gemeinsam geplant, montiert und angemeldet.
Wir übernehmen die komplette Umsetzung — Auslegung, Montage, Wechselrichter, Speicher, Backup-Interface, Wallbox, Heizstab und Anmeldung. Ein Team, ein Ansprechpartner, ein Projekt.
Weitere Referenzen aus Bad Belzig und dem Hohen Fläming — Photovoltaik, Elektrotechnik, E-Mobilität, Smart Home und Klima.

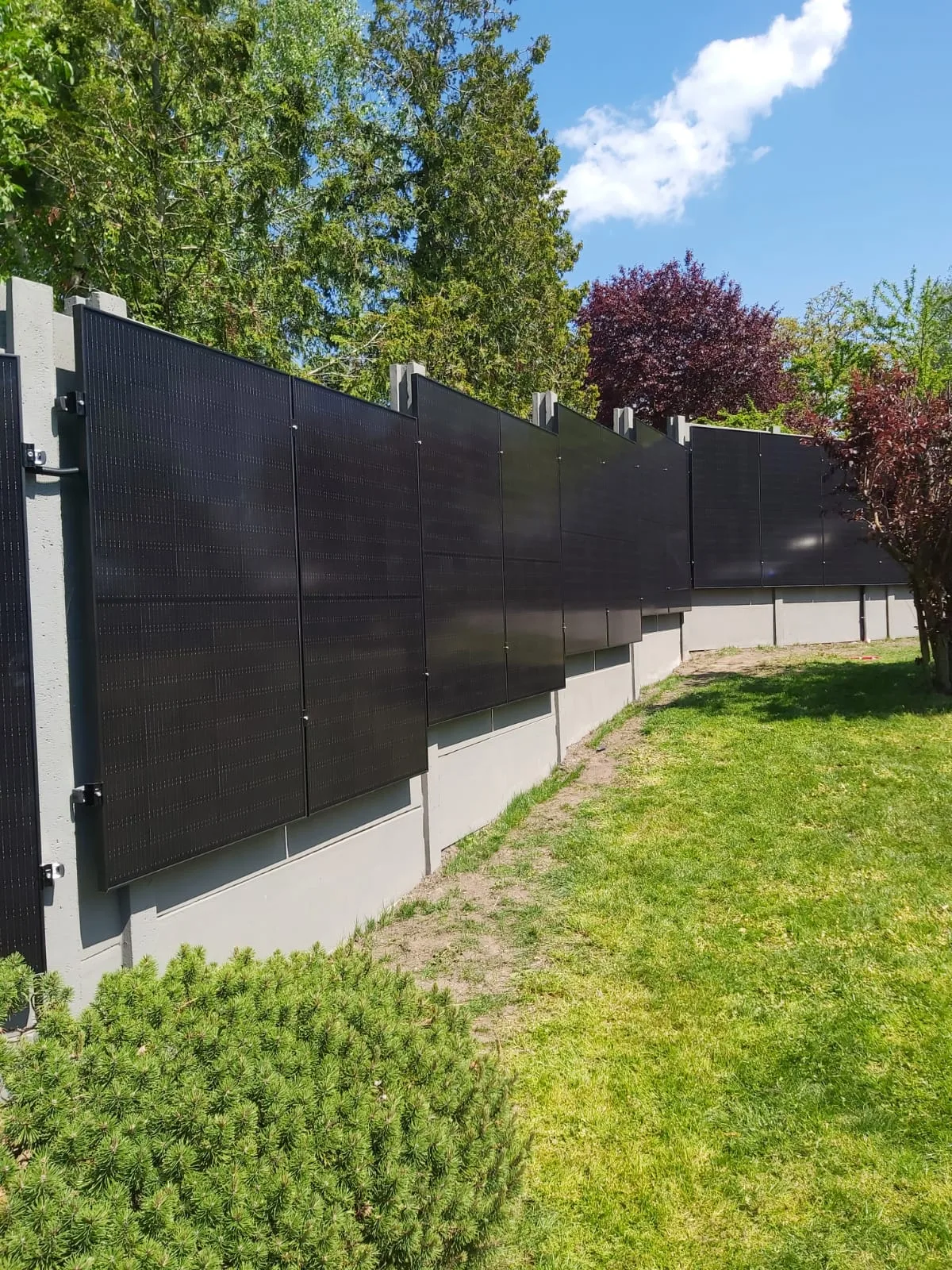

Breesen (Südliches Anhalt) Zaunmontage Photovoltaikmodule zaunintegriert entlang eines bestehenden Betonzauns — als Alternative zur Dachmontage
