PV-Anlage 16,38 kWp mit Hybrid-Wechselrichter, 9,3 kWh LFP-Speicher, 22 kW-Wallbox und Solar-Warmwasser
In Treuenbrietzen haben wir eine kombinierte Anlage aus 36 Full-Black-Modulen, dreiphasigem Hybrid-Wechselrichter, LFP-Batteriespeicher, 22 kW-Wallbox und einem Warmwasser-Heizstab umgesetzt. Verteilt auf Ziegeldach, Flachdach und Carport — ein System für Haushalt, E-Fahrzeug und Warmwasser.
Photovoltaik, Speicher, E-Mobilität & Warmwasser
Treuenbrietzen · 16,38 kWp
Der Haushalt in Treuenbrietzen wollte einen hohen Anteil des Strombedarfs selbst decken, ein Elektrofahrzeug am Standort laden und den Sonnenüberschuss zusätzlich zur Warmwasserbereitung nutzen. Für die Belegung standen Ziegeldach, Flachdach und ein Carport zur Verfügung.
36 Full-Black-Glas-Glas-Module mit 455 W, verteilt auf drei Flächen. Als Herzstück ein dreiphasiger Hybrid-Wechselrichter mit LFP-Batteriespeicher (9,3 kWh nutzbar). Dazu 22 kW-Wallbox mit Solar-Überschussladen und ein 3-kW-Heizstab für Warmwasser aus PV-Überschuss.
Überschüssige Energie geht in den Speicher, ins E-Fahrzeug oder in den Warmwasserspeicher — statt einfach ins Netz. Ein System, drei Dachflächen, vier Verbraucher: gemeinsam gesteuert und transparent im Monitoring.
Ort
Treuenbrietzen
Brandenburg
Anlage
16,38 kWp · 36 Module
Speicher
9,3 kWh LFP
Projektart
PV-Neuinstallation mit Hybrid-Wechselrichter, Batteriespeicher, Wallbox und Heizstab
Ziegeldach dachparallel, Flachdach und Carport aufgeständert — die Fotos zeigen die Belegung der drei Flächen nach der Montage.

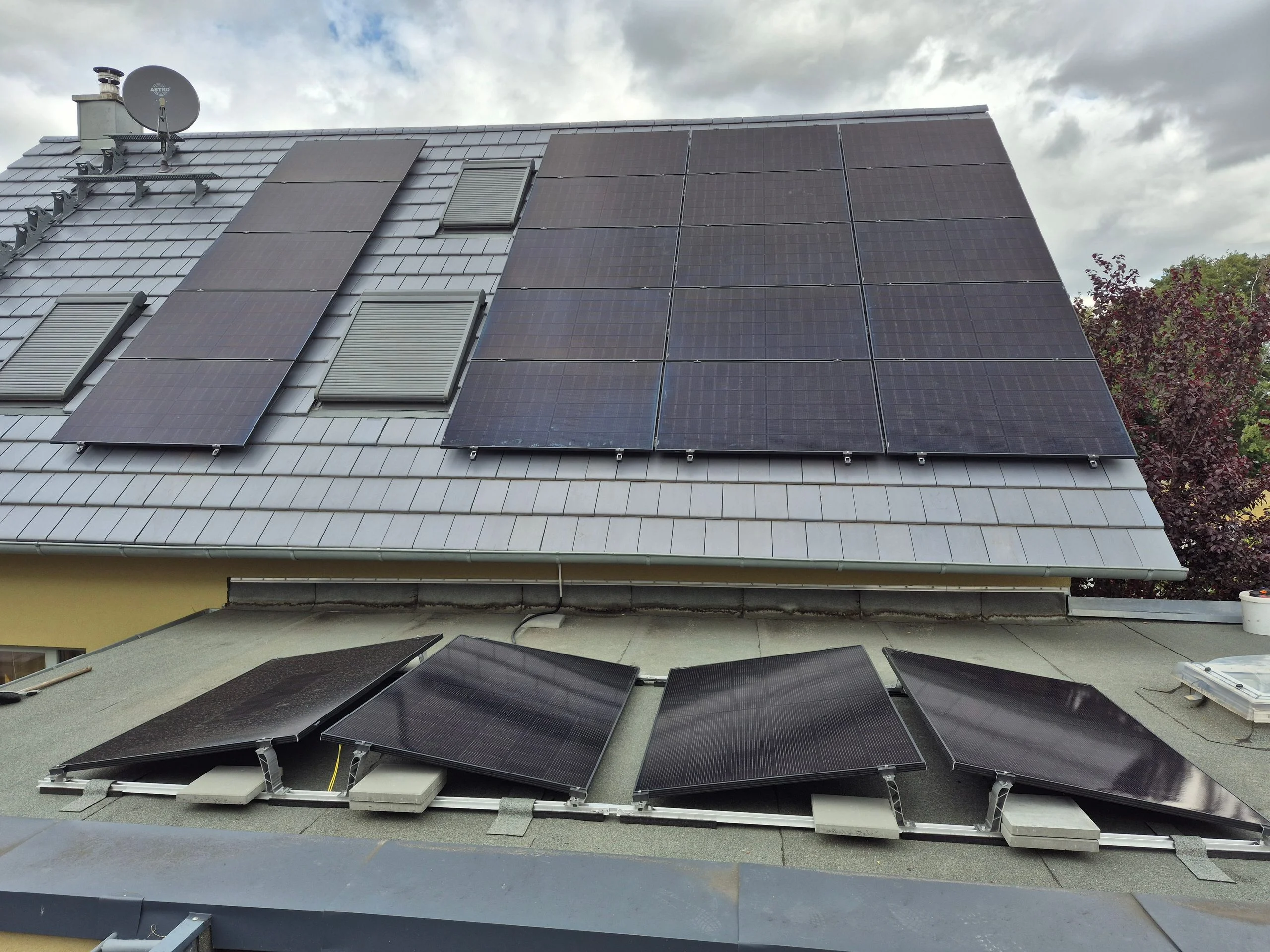

Fertige Anlage Ziegeldach und Flachdach — eine Anlage
Dachparallele Belegung des Ziegeldachs und aufgeständerte Module auf dem angrenzenden Flachdach. Full-Black-Optik mit schwarzen Rahmen und Rückseiten — ruhig und gleichmäßig ausgerichtet.

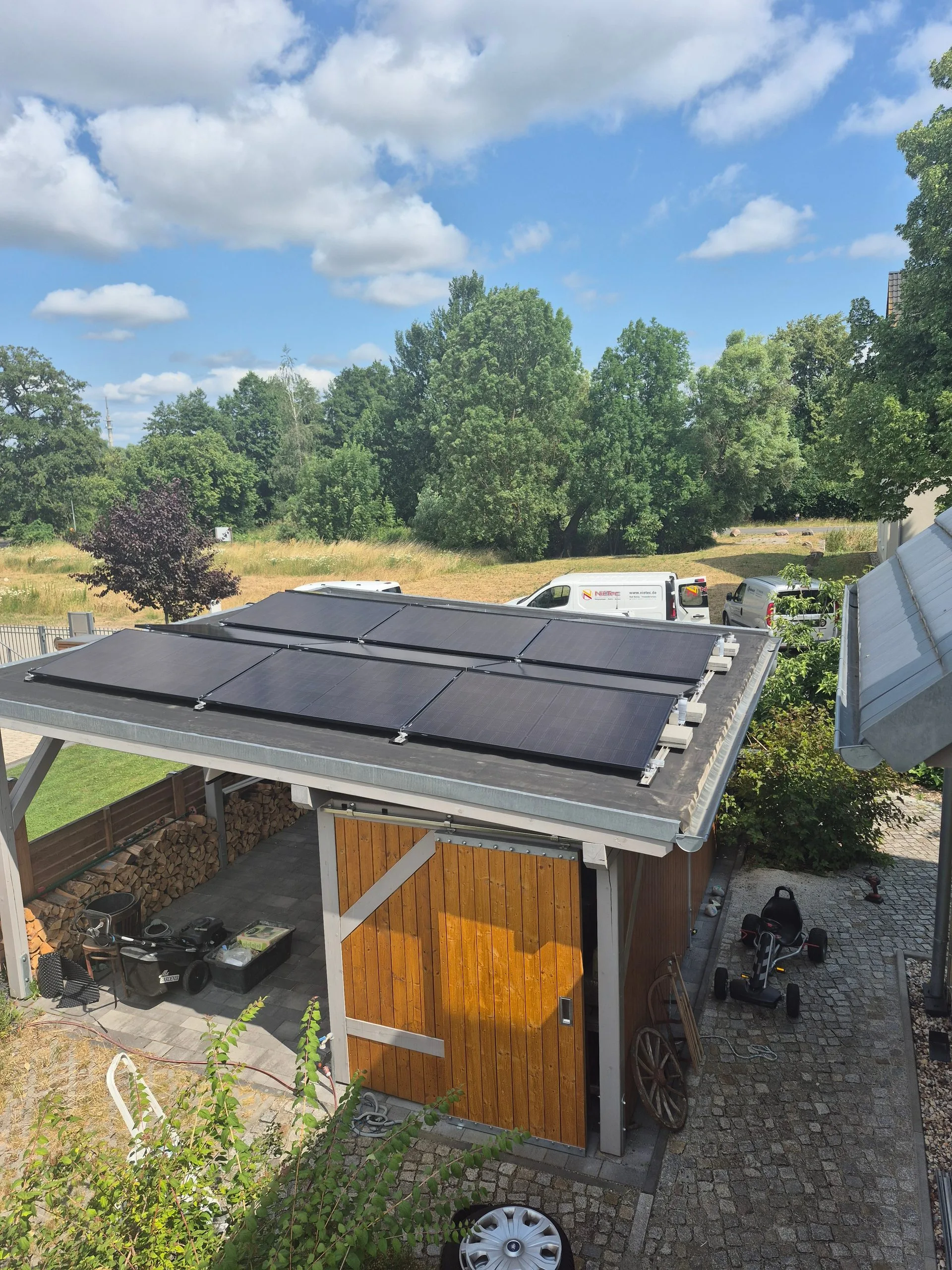

Dritte Fläche Carport-Aufständerung
Zusätzliche Belegung auf dem Carport: aufgeständerte Full-Black-Module in Süd-Ausrichtung ergänzen die Dachflächen und heben die Gesamtleistung auf 16,38 kWp.
Fotos: eigene Aufnahmen nach Fertigstellung des Projekts in Treuenbrietzen.
Module, Wechselrichter und Speicher arbeiten als System zusammen — ergänzt um Überspannungsschutz, Wallbox und Heizstab. Alles aus einer Hand geplant, montiert und angemeldet.
Bifaziale monokristalline N-Type TOPCon Halbzellen im Glas-Glas-Aufbau. Schwarz eloxierter Aluminiumrahmen, schwarze Gitterlinien und Rückseitenfolie für ein ruhiges Erscheinungsbild. Hagelschutzklasse 4 und Feuerschutzklasse A.
Dreiphasiger Hybrid-Wechselrichter mit AC-Nennleistung 8–20 kW, Hochvolt-Speicheranbindung und Ersatzstromfunktion (mit Backup-Interface). Kommunikation über WLAN, LAN, RS485 und CAN. IP65, passive Kühlung.
Hochvolt-Batteriespeicher mit LFP-Zellchemie und 9,3 kWh nutzbarer Kapazität. Passive Kühlung, IP65, erweiterbar. Kommuniziert per CAN direkt mit dem Wechselrichter.
Phoenix Contact Generatoranschlusskasten mit 2×2 Strings und integriertem Überspannungsschutz Typ I+II — Schutz für Wechselrichter und Hausinstallation.
AC-Wallbox mit Typ 2-Ladebuchse, RFID- und App-Zugriff, automatischer Phasenumschaltung (1- oder 3-phasig) und EnWG § 14a-Konformität. Bevorzugtes Laden aus dem PV-Überschuss.
SolarEdge Home Warmwasserpaket mit Smartfox-Heizstab. Der Wechselrichter regelt die Heizleistung stufenlos bis 3 kW — überschüssige PV-Energie wird in Warmwasser umgesetzt statt einfach ins Netz eingespeist.
Fünf Etappen, die dieses Projekt getragen haben — von der Auslegung bis zur Übergabe im Monitoring.
Phase 01
Vor-Ort-Aufmaß von Ziegeldach, Flachdach und Carport. Auslegung auf 16,38 kWp mit 36 Modulen — Verteilung, Verschattung und Verkabelungswege gemeinsam mit dem Haushalt geplant.
Phase 02
Dachparallele Aufdach-Unterkonstruktion aus Aluminium und Edelstahl auf dem Ziegeldach, Aufständerung auf Flachdach und Carport. Sauber ausgerichtet, statisch tragfähig verklammert.
Phase 03
Montage der 36 Full-Black-Module, DC-Verkabelung mit UV- und ozonbeständigem PV-Kabel, Generatoranschlusskasten mit Überspannungsschutz Typ I+II.
Phase 04
Hybrid-Wechselrichter mit LFP-Speicher im Technikraum, Anschluss von Wallbox und Warmwasser-Heizstab. Solar-Überschussladen und stufenlose Heizstabregelung eingerichtet.
Phase 05
Elektroanschluss inklusive Eigenverbrauchsanschluss, Anmeldung beim Energieversorger und im Marktstammdatenregister der Bundesnetzagentur, Messprotokolle und Einweisung ins Monitoring.
Ein System für Strom, Auto und Warmwasser.
Hybrid-Wechselrichter mit LFP-Speicher, Wallbox mit Solar-Überschussladen und Heizstab für Warmwasser — alle Komponenten sprechen miteinander und werden von uns gemeinsam geplant, montiert und angemeldet.
Wir übernehmen die komplette Umsetzung — Auslegung, Montage, Wechselrichter, Speicher, Wallbox, Heizstab und Anmeldung. Ein Team, ein Ansprechpartner, ein Projekt.
