Komplette Elektroinstallation für einen Einfamilienhaus-Neubau mit Hager-Zähleranlage, zwei Unterverteilungen, KNX-/Free@Home-Bussystem und vollständiger Netz-/Datenverkabelung
Für einen Einfamilienhaus-Neubau im Hohen Fläming haben wir die komplette elektrotechnische Infrastruktur realisiert — vom Zählerschrank mit Überspannungsschutz über zwei Unterverteilungen bis zum Free@Home- Bussystem für Licht, Heizung und Beschattung.
Für einen Neubau im Hohen Fläming stand die komplette Elektroinstallation an — vom Zählerplatz nach EnWG-Vorgabe über zwei Unterverteilungen bis zu Licht, Beschattung und Heizung. Zusätzlich sollte eine smarte Steuerung Einzug halten, ohne die Grundinstallation aus dem Blick zu verlieren.
Wir haben die Anlage vom Zählerschrank her aufgebaut: Hager-Region-Mitte mit SLS 63A und Überspannungsschutz Typ 1/2, zwei Aufputz-Unterverteilungen mit ABB-Reiheneinbaugeräten und darauf aufgesetzt ein Free@Home-/KNX-Bussystem mit Aktoren, Sensoren und RoomTouch-Tableaus.
Nach Messungen, Abnahme und Dokumentation ging die Anlage übergabefertig in Betrieb: klare Struktur im Zählerschrank, komfortable Bedienung über Free@Home und Netzwerk-Reserven für die Zukunft — ein Neubau, in dem Elektrotechnik und Smart Home Hand in Hand arbeiten.
Ort
Wiesenburg (Mark)
Brandenburg
Bereich
Elektroinstallation Neubau & Smart Home
Projektart
Neubau Einfamilienhaus — komplette Elektroinstallation
Ausführung
NiETec GmbH
Von der Unterverteilung mit ABB-Reiheneinbaugeräten über den Hager-Zählerplatz und den Stromlaufplan der Unterverteilung Wärmepumpe bis zum Free@Home-Bedientableau — ein Blick auf einzelne Etappen dieses Projekts in Wiesenburg (Mark).
Verteilung Unterverteilung mit ABB-Reiheneinbaugeräten
Zweite Ausbaustufe der Unterverteilung: FI/LS-Kombis für die Endstromkreise, Fehlerstromschutzschalter für sensible Bereiche und farbig sortierte Adern auf Reihenklemmen. Rechts der Multischalter der Satellitenanlage sowie KNX-/Bus-Komponenten für die Steuerung.

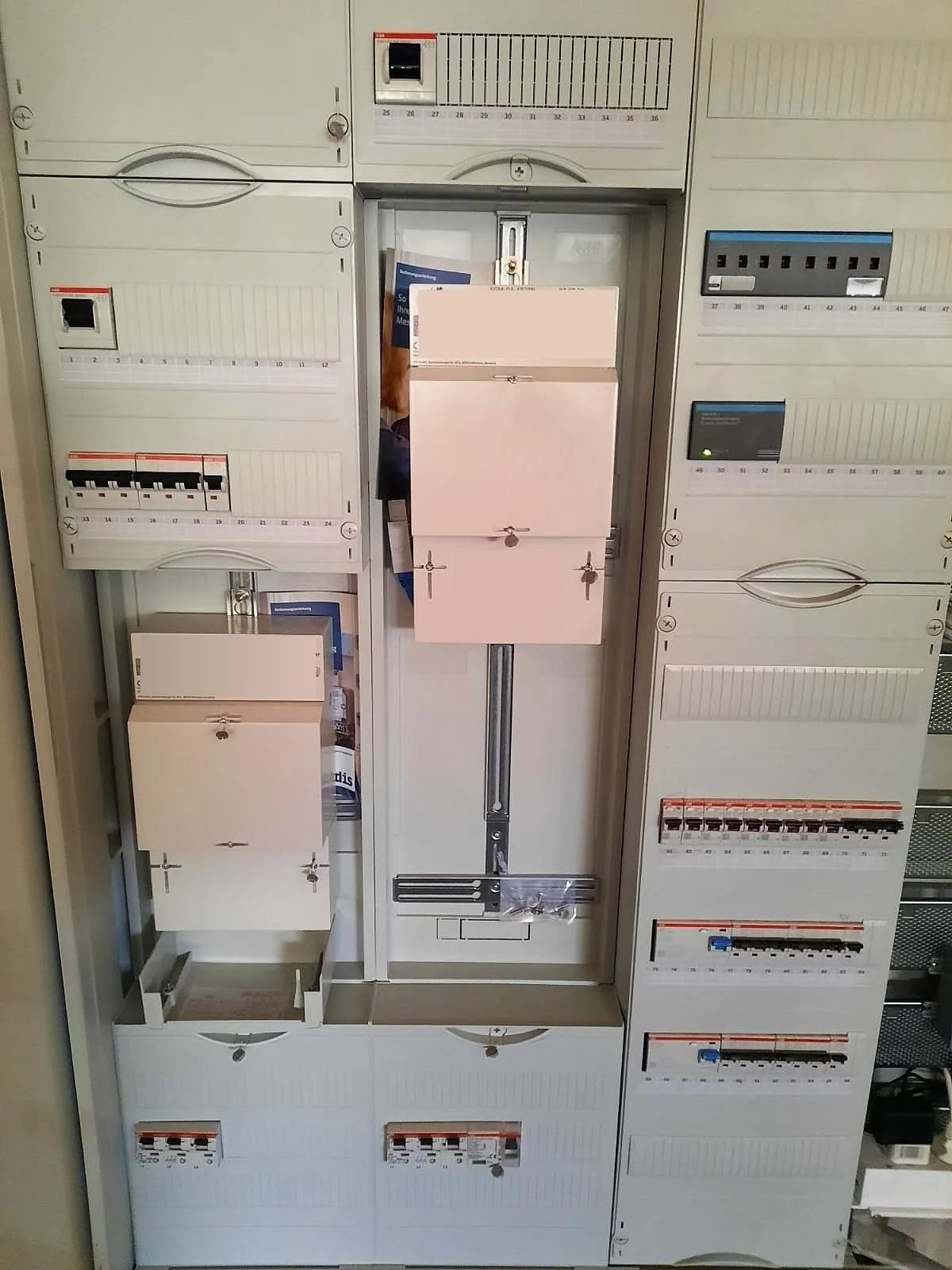

Zählerschrank Hager-Zähleranlage mit SLS 63A
Zähleranlage nach Vorgabe des Netzbetreibers: zwei Zählerplätze der Hager-Region-Mitte-Serie mit integriertem SLS 63A und Überspannungsschutz Typ 1/2 — vorbereitet für spätere Messsysteme nach EnWG. Unterhalb der Zählerplätze schließen die Aufputz-Unterverteilungen mit den Endstromkreisen an.

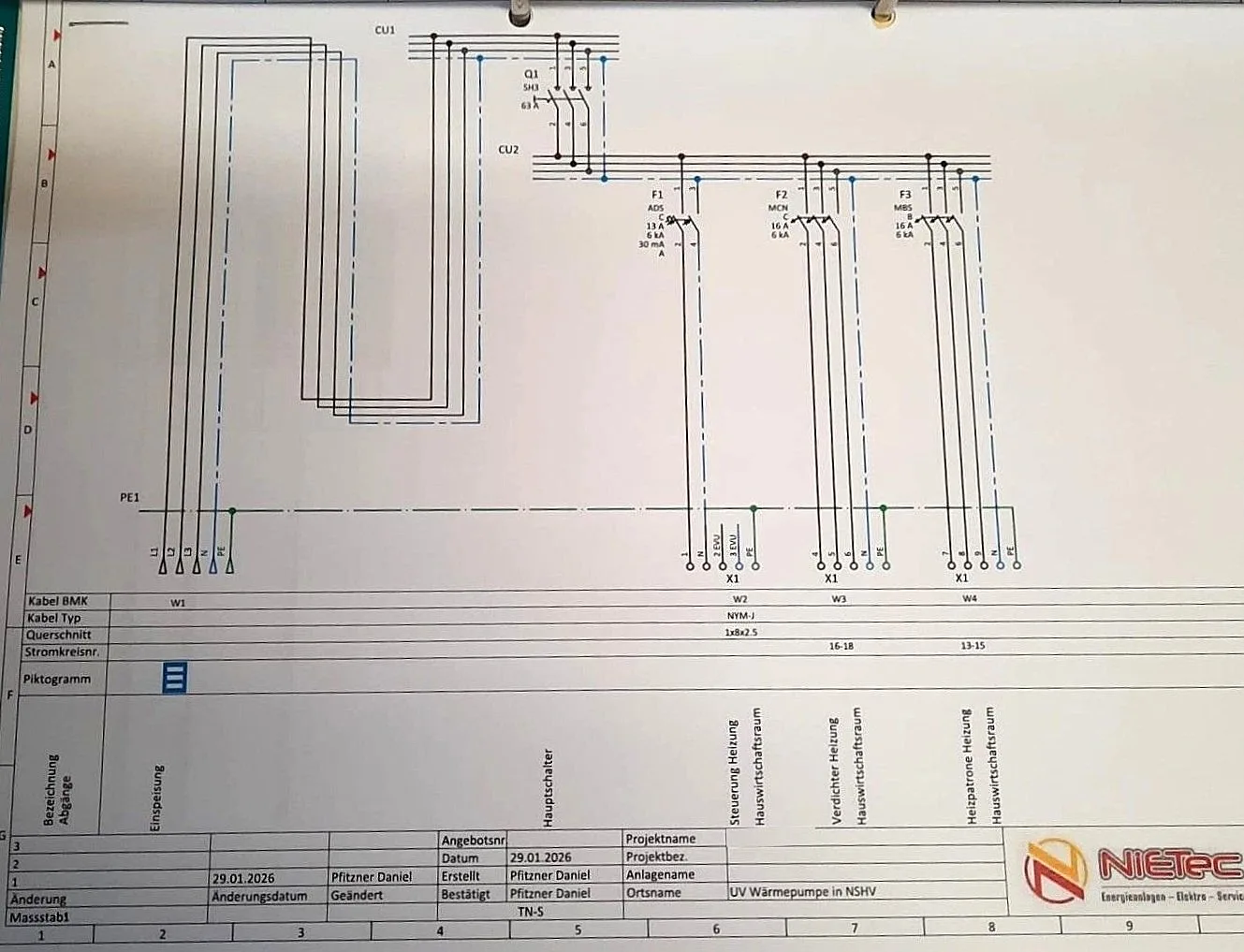

Planung Schaltplan Unterverteilung Wärmepumpe
Ausführungsplan der Unterverteilung Wärmepumpe: Einspeisung mit Hauptschalter, drei sauber abgesicherte Abgänge für Steuerung, Verdichter und Heizpatrone. Jede Anlage bekommt ihren eigenen Stromlaufplan — als Grundlage für Ausführung, Prüfung und spätere Wartung.

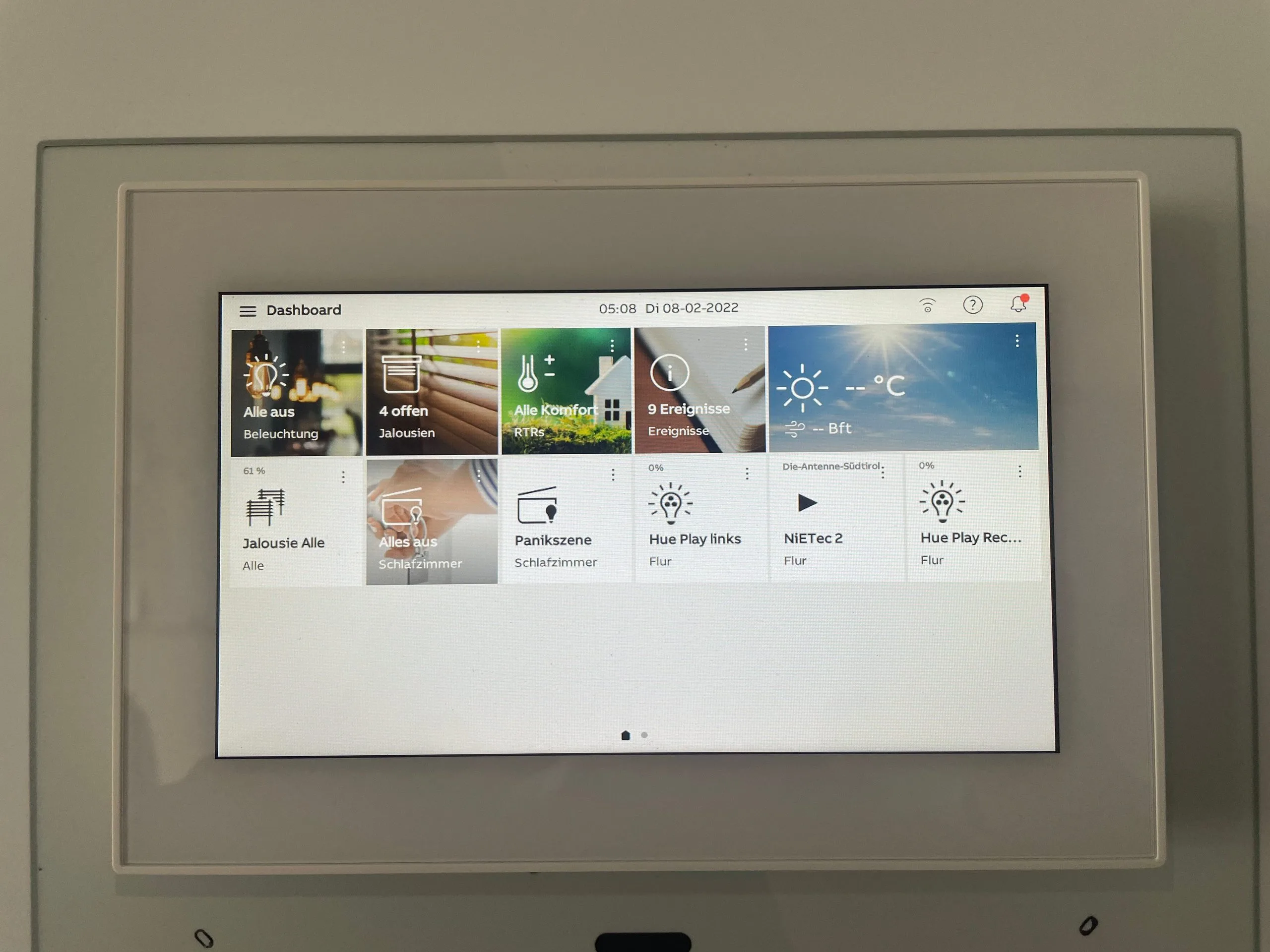

Smart Home Free@Home-Bedientableau im Flur
Zentrales Bedientableau des Free@Home-Systems: über die Dashboard-Kacheln lassen sich Beleuchtung, Jalousien, Raumtemperaturregler und Szenen wie die Panikschaltung mit einem Fingertipp steuern — inklusive Wetteranzeige und Ereignisprotokoll.
Fotos und Ausführungsplan: eigene Aufnahmen aus dem Projekt in Wiesenburg (Mark) — Unterverteilung, Zählerschrank, Stromlaufplan der Unterverteilung Wärmepumpe und Free@Home-Bedientableau.
Eine komplette Elektroinstallation für ein Einfamilienhaus entsteht in vielen sauber aufeinander abgestimmten Schritten — Grundinstallation und Smart Home gemeinsam gedacht.
Hager-Zähleranlage der Region Mitte mit zwei Zählerplätzen, integriertem SLS 63A und Überspannungsschutz Typ 1/2 — vorbereitet für den späteren Einbau intelligenter Messsysteme nach EnWG.
Zwei Aufputz-Unterverteilungen (AP 82 PLE) mit ABB-Reiheneinbaugeräten: Fehlerstromschutzschalter Typ A, FI/LS-Kombis für Endstromkreise, Leitungsschutzschalter B16 und B32 sowie sauber gekämmte Reihenklemmen.
Erdungsanlage und Schutzpotentialausgleich nach DIN VDE 0100-410: Haupterdungsschiene, Rundleiter mit Zubehör und Bandschellen für metallische Leitungen — die Grundlage für die Personensicherheit im gesamten Gebäude.
Schlitz- und Stemmarbeiten, Kunststoffpanzerrohre und Installationskanäle für saubere Leitungswege. Schalter-, Verbindungs- und Gerätedosen für Licht, Steckdosen und Bediengeräte werden bauteilgenau gesetzt.
Busch-Jaeger Free@Home mit System Access Point, Spannungsversorgung REG, RoomTouch-4″-Bedientableaus und Sensoreinheiten — dazu KNX-Busleitungen für die Steuerung von Licht, Beschattung, Heizung und Szenen.
Free@Home Jalousie-, Heizungs- und Schaltaktoren im Reiheneinbau, Anschluss von Stellantrieben, elektrischen Rollläden, Herd/Backofen und Heizung — jede Funktion sauber im System hinterlegt.
CAT-6a-Datennetz mit Auf-Putz-Multimedia-Kleinverteilern, Datendosen und TAE-Telefondosen; Satellitenanlage mit 90-cm-Parabolreflektor, Quatro-LNB und 5/8-Multischalter — anschlussfertig eingemessen und dokumentiert.
Rauchmelder mit Lithium-Batterie in Aufenthalts- und Fluchtbereichen, Messungen der Isolation und des Schleifenwiderstands je Stromkreis, Antennenanlage einmessen und dokumentieren — inklusive Bestandsunterlagen zur Übergabe.
Elektroinstallation im Neubau ist Teamarbeit mit Bauherrschaft und den weiteren Gewerken. Vier Etappen, die dieses Projekt geprägt haben.
Phase 01
Abstimmung mit Bauherrschaft, Bauleitung und weiteren Gewerken. Für jede Sonderanlage — hier zum Beispiel die Unterverteilung Wärmepumpe — entsteht ein eigener Stromlaufplan als Grundlage für Ausführung und Prüfung.
Phase 02
Schlitz- und Stemmarbeiten, Durchbrüche und Kernbohrungen, Kunststoffpanzerrohre, Kabelwege und Dosen — sauber getrennt nach Kraft, Licht, Steuerung, KNX-Bus und Daten. Dazu Erdungsanlage und Potentialausgleich.
Phase 03
Aufbau der Hager-Zähleranlage mit SLS 63A und Überspannungsschutz Typ 1/2, Anschluss der beiden Unterverteilungen mit ABB-Reiheneinbaugeräten, Free@Home-Basiskomponenten sowie Jalousie-, Heizungs- und Schaltaktoren.
Phase 04
Sensoren, RoomTouch-Tableaus, Steckdosen, Schalter, Rauchmelder und die SAT-Anlage installieren. Anschließend Isolations- und Schleifenwiderstandsmessung je Stromkreis, Antennenanlage einmessen, Dokumentation und Abnahme.
Grundinstallation, Sicherheitstechnik und Smart Home — geplant, installiert und dokumentiert aus einer Hand.
Zählerschrank, Unterverteilungen, KNX-Bus und Free@Home, Daten-, Sat- und Sicherheitstechnik: bei NiETec entstehen sie gemeinsam — mit Prüfprotokollen und Bestandsunterlagen für Betrieb und spätere Wartung.
Wir übernehmen die komplette Elektrotechnik für Ihr Wohnprojekt — vom Zählerplatz über Unterverteilungen bis zu Steckdosen, Beleuchtung und Free@Home-/KNX-Bussystem. Ein Team, ein Ansprechpartner, ein Projekt.
